Усилитель ТВ антенны " SWA-5" своими руками
- Для приема на расстоянии около 100 км предлагается использовать антенные усилители SWA-5 или SWA-6, обеспечивающие усиление сигнала на MB до 28...30 дБ, а на ДМВ — 32...36 дБ, причем коэффициент собственного шума составляет не более 2 дБ. По существу, здесь речь идет об идеальном, Практически нешумящем усилителе.

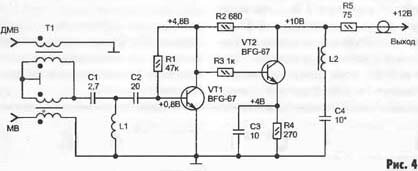

- Из его принципиальной схемы (рис. 4)
- видно, что суммирование сигналов MB и ДМВ осуществляется с помощью специального входного трансформатора Т1, а усиление общего сигнала —двумя транзисторами BFG-67, аналогичными отечественным транзисторам КТ371А. Особенностью этого и всех других подобных усилителей является то, что питание постоянным током напряжением 12 В производится по кабелю снижения через развязывающий фильтр, установленный в дополнительном выпрямителе, принципиальная схема которого приведена на рис. 5.
- Как видно из схемы, выпрямитель содержит понижающий трансформатор Т1, выпрямительный мост VD1, стабилизатор напряжения на интегральной микросхеме 78L12, индикатор включения на светодиоде HL1, фильтрующие конденсаторы CI, С2 и развязывающий фильтр L1 СЗ С4. Выпрямительный мост аналогичен отечественному выпрямительному мосту КЦ407А, а стабилизатор напряжения 12В-КР142ЕН8Б.
- В случае необходимости дальность приема может быть увеличена в зоне прямой радиовидимости до 120 км, если использовать усилители SWA-8. Усилители SWA-9 и SWA-49 позволяют увеличить дальность приема в зоне прямой радиовидимости до 210 км. При этом высокое качество работы усилителя и антенны обеспечивается применением коаксиального кабеля снижения с малыми потерями. Поэтому для данной антенны и ей подобных рекомендуется применять для снижения кабели РК-75-4-11,-12,-15 и-16.
