Акустическая колонка своими руками: Формирователь двухполосного сигнала.

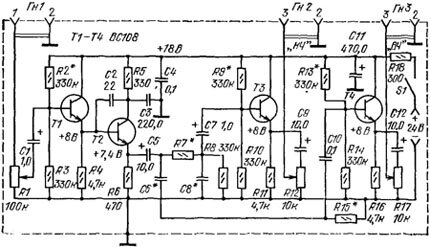

• На рисунке приведена принципиальная схема формирователя двухполосиого сигнала на четырех высокочастотных малошумящих транзисторах. В зависимости от соотношения сопротивлений резисторов R7, R15, конденсаторов С8, С6 частота разделения полос может находиться в пределах 105—8670 Гц. При этом крутизна спадов характеристик на частотах раздела составляет 12 дБ на октаву.
•

• Устройство формирователя несложно. Транзистор 77, к базе которого подводится исходный широкополосный сигнал через гнездо Гн1, работает в режиме эмиттериого повторителя. Транзистор Т2 включен по схеме с разделенной нагрузкой. Напряжение широкополосного сигнала, снимаемое с эмиттера транзистора Т2, подается па разделительный фильтр, собранный на резисторах R7, R15 и конденсаторах С6, С8. Частоты, лежащие выше частоты разделения, снимаются с резистора R15 и через конденсатор С10 подаются на базу эмиттерно-го повторителя на транзисторе Т4; далее с движка регулятора уровня верхних частот (резистора R17) поступают на гнездо ГнЗ «ВЧ». Колебания с частотой ниже частоты разделения снимаются с конденсатора С8, поступают на базу транзистора ТЗ, включенного по схеме эмиттерного повторителя, откуда подаются через регулятор уровня нижних частот (переменный резистор R12) к выходному гнезду Гн2 «НЧ». Регулировка уровня широкополосного сигнала на входе формирователя осуществляется переменным резистором R1 группы В.
• При повторении конструкции можно использовать транзисторы типа КТ315Б, КТ315Г, КТ315Е. Гнезда Гн1—ГнЗ типа СГ-3. Для подбора сопротивлений резисторов R7, R15 и емкостей конденсаторов С6, С8, определяющих требуемое значение частот, необходимо пользоваться данными табл. 5.

• сопротивление резистора кОм	Емкость конденсатора, мкФ
  	0,33	0,22	0,10	0,068	0,047	0,033	0,022	0,022	6800 пф
  2,7	180	270	590	865	1250	1790	2680	5890	8670
  3,0	160	240	530	780	1130	1610	2410	5300	7800
  3,3	145	220	480	710	1030	1460	2190	4820	1090
  3,6	134	200	440	650	940	1340	2000	4420	6500
  3,9	125	185	410	600	870	1240	1850	4080	6000
  4,3	110	170	370	545	790	1120	1680	3700	5440
  4,4	105	155	340	500	720	1030	1540	3390	4980
  5,1	-	140	310	460	660	950	1420	3120	4590
  5,6	-	130	285	420	600	860	1290	2840	4280
  6,2	-	115	255	375	500	710	1160	2540	3440
  6,8	-	105	255	345	550	710	1060	2340	3440

• Налаживание формирователя сводится к проверке постоянных напряжений на эмиттерах транзисторов относительно общего провода. При отклонениях более ±10% необходимо подобрать сопротивление резистора, обозначенного на схеме рисунке звездочкой.
• В заключение следует добавить, что для полной реализации возможностей двух- и трехполосных установок необходимо иметь соответственно по два и три полосовых усилителя с громкоговорителями на каждый канал звуковоспроизведения Для стереофонических установок общее число усилителей й громкоговорителей удваивается.
•
